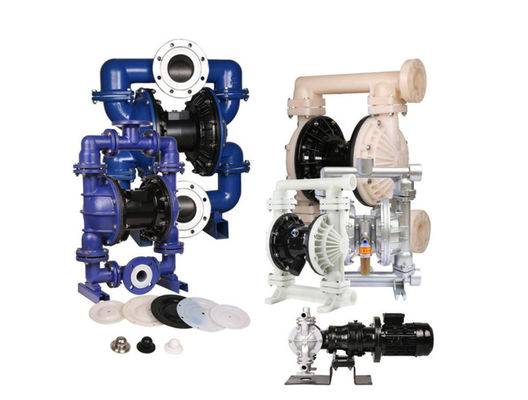

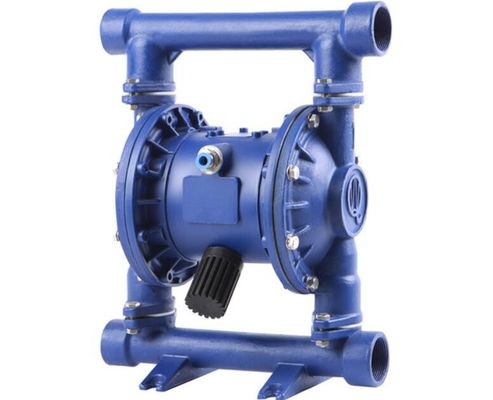

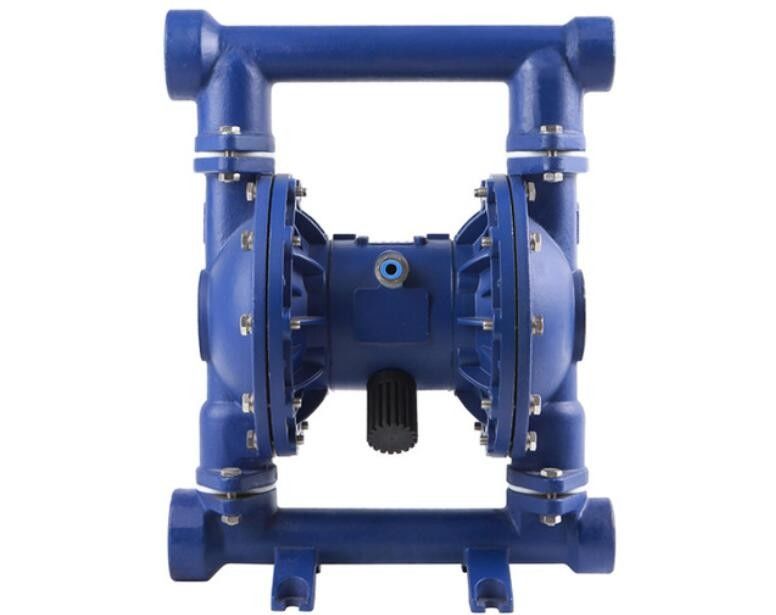

ปั๊มไดอะแฟรมรุ่น QBY3
ปั๊มไดอะแฟรม QBY3 เป็นปั๊มไดอะแฟรมนิวเมติกรุ่นที่ 3 ที่เราพัฒนาขึ้นด้วยคุณภาพที่เชื่อถือได้และอายุการใช้งานยาวนาน เสียงรบกวนต่ำ การสั่นสะเทือนขนาดเล็ก ไม่เคยผิดพลาด ข้อดี 6 ประการของฝีมือดีสูบของเหลวที่สามารถไหลได้ แต่ยังง่ายต่อการขนส่งสื่อที่ไหลด้วยปั๊ม ปั๊มจุ่ม ปั๊มป้องกัน ปั๊มโคลน และเครื่องจักรการขนส่งอื่นๆ และสิ่งสกปรก ข้อดีหลายประการ:
1. ไม่มีน้ำชลประทาน ดูดสูงสุด 5 เมตร หัวสูงถึง 70 เมตร แรงดันทางออก > 7bar
2. การไหลที่กว้างและประสิทธิภาพที่ดี ซึ่งช่วยให้มีเส้นผ่านศูนย์กลางอนุภาคสูงสุด 10 มม.ปั๊มโคลน สิ่งสกปรก การสึกหรอน้อยที่สุดบนปั๊ม
3. หัวไหลผ่านวาล์วที่เปิดอยู่เพื่อให้ทราบถึงการปรับแบบไม่มีขั้นตอน (ตัวควบคุมแรงดันระหว่าง 1-7bar)
4. ปั๊มไม่มีชิ้นส่วนที่เคลื่อนไหว, ไม่มีซีล, ไดอะแฟรมหมดกลางและชิ้นส่วนปั๊มทำงาน, สื่อการทำงานถูกแยกออกจากสื่อส่งอย่างสมบูรณ์ไม่รั่วไหลออกดังนั้นการสูบน้ำสารพิษ สารระเหย หรือสารกัดกร่อน จะไม่ทำให้เกิดมลภาวะต่อสิ่งแวดล้อมและเป็นอันตรายต่อความปลอดภัยส่วนบุคคล
5. ห้ามมีไฟฟ้า สถานที่ติดไฟและระเบิดได้อย่างปลอดภัยและเชื่อถือได้
6. สามารถแช่ตัวในสื่อได้
7. ใช้งานง่าย เชื่อถือได้ เปิดหยุดเพียงแค่เปิดและปิดวาล์วแก๊สแม้เป็นเวลานานเนื่องจากอุบัติเหตุหรือการหยุดทำงานกะทันหันโดยไม่มีสื่อจะไม่ส่งผลให้ปั๊มเกิดความเสียหายเมื่อโอเวอร์โหลดปั๊มจะปิดโดยอัตโนมัติ ด้วยประสิทธิภาพการป้องกันตัวเองเมื่อโหลดกลับมาเป็นปกติและสามารถเริ่มทำงานโดยอัตโนมัติ
8. โครงสร้างเรียบง่าย ชิ้นส่วนสึกหรอน้อย ปั๊มติดตั้งง่าย บำรุงรักษาง่าย สื่อสูบน้ำไม่สามารถสัมผัสกับวาล์วและคันคลัปปลิ้งและชิ้นส่วนเคลื่อนไหวอื่นๆ ไม่เหมือนปั๊มประเภทอื่นเนื่องจากโรเตอร์ ลูกสูบ เกียร์ ,ใบพัดออกจากส่วนอื่นๆของประสิทธิภาพการสึกหรอค่อยๆลดลง
9. สามารถส่งของเหลวกาว (ความหนืดน้อยกว่า 10,000 cps)
10. ปั๊มนี้ทำงานโดยไม่ต้องหล่อลื่นน้ำมันแม้เดินเบามันไม่มีอิทธิพลต่อปั๊มซึ่งเป็นคุณสมบัติหลักของปั๊มนี้
แอปพลิเคชัน
1. อุตสาหกรรมเคมี: กรด เบส ตัวทำละลาย สารแขวนลอย การกระจายตัว
2. อุตสาหกรรมปิโตรเคมี: น้ำมันดิบ น้ำมันหนัก จารบี โคลน ตะกอน ฯลฯ
3. อุตสาหกรรมสี: เรซิน ตัวทำละลาย สี สี ฯลฯ
4. อุตสาหกรรมเคมีรายวัน: ผงซักฟอก แชมพู โลชั่น ครีม ครีมทามือ สารลดแรงตึงผิว
5. เซรามิกส์: โคลน, สารละลายเซรามิก, ปูนขาว, ดินเหนียว
6. อุตสาหกรรมเหมืองแร่: ถ่านหินเหลว, แมกมา, โคลน, ปูน, วัตถุระเบิด, น้ำมันหล่อลื่น, ฯลฯ
7. การบำบัดน้ำ: ปูนขาว ตะกอนอ่อน น้ำเสีย สารเคมี น้ำเสีย
8. อุตสาหกรรมอาหาร: ช็อกโกแลตกึ่งของแข็งเหลว เกลือ น้ำส้มสายชู น้ำเชื่อม น้ำมันพืช น้ำมันถั่วเหลือง น้ำผึ้ง เลือดสัตว์
9. อุตสาหกรรมเครื่องดื่ม: ยีสต์ น้ำเชื่อม เข้มข้น ส่วนผสมของเหลว ไวน์ น้ำผลไม้ น้ำเชื่อมข้าวโพด ฯลฯ
10. อุตสาหกรรมยา: ตัวทำละลาย กรด ด่าง สารสกัดจากพืช ของเหลว ครีม พลาสมา และยาเหลวอื่น ๆ
11. กระดาษ : สารยึดเกาะ เรซิน สี หมึก สี เช่น ไฮโดรเจนเปอร์ออกไซด์
12. อิเล็กทรอนิคส์: ตัวทำละลาย, น้ำยาชุบ, น้ำยาทำความสะอาด, กรดซัลฟิวริก, กรดไนตริก, กรดเสีย, กรดกัดกร่อน, การขัดเงา
13.อุตสาหกรรมสิ่งทอ: สีย้อมเคมี เรซิน ยางและอื่น ๆ
14. การก่อสร้าง: สารละลายน้ำ กาวติดกระเบื้องเซรามิก เยื่อหิน ฝ้าเพดาน ฯลฯ
15.อุตสาหกรรมรถยนต์: ครีมขัดเงา, น้ำมัน, น้ำยาหล่อเย็น, สีรถยนต์, สีน้ำมันอิมัลชัน, วานิช, สารตรวจสอบที่ชัดเจน, น้ำยาล้างไขมัน, สี, ฯลฯ..
16.อุตสาหกรรมเฟอร์นิเจอร์: กาว เคลือบเงา กระจายตัว ตัวทำละลาย สี กาวไม้ขาว อีพอกซีเรซิน สารยึดเกาะแป้ง
17. อุตสาหกรรมโลหะวิทยา การหล่อและการย้อมสี: สารละลายโลหะ ไฮดรอกไซด์และคาร์ไบด์จะ เยื่อซักฝุ่น
QBY3 ซีรี่ส์ พารามิเตอร์ประสิทธิภาพของปั๊มไดอะแฟรม
| หมายเลขรุ่น |
แม็กซ์โฟลว์ |
แม็กซ์โฟลว์ |
ศีรษะ |
แรงดันขาออก |
ดูด |
เส้นผ่านศูนย์กลางของอนุภาค |
แรงดันอุปทาน |
ปริมาณการใช้อากาศ |
| (ลบ.ม./ชม.) |
lpm |
(NS) |
(กก./ซม.2) |
(NS) |
(มม.) |
(kbf/cm2) |
(ลบ.ม./นาที) |
| QBY3-10 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
10 |
7 |
0.3 |
| QBY3-15 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
15 |
7 |
0.3 |
| QBY3-20 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0.6 |
| QBY3-25 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0.6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0.9 |
| QBY3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0.9 |
| QBY3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1.5 |
| QBY3-50 |
22 |
378.5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1.5 |
| QBY3-65 |
22 |
378.5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1.5 |
| QBY3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
