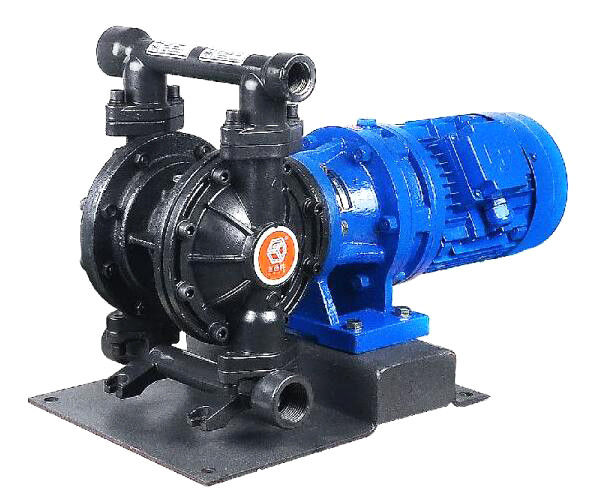

แนะนำผลิตภัณฑ์ปั๊มไดอะแฟรมไฟฟ้า DBY3
ปั๊มไดอะแฟรมไฟฟ้า DBY เป็นปั๊มชนิดใหม่ในช่วงไม่กี่ปีที่ผ่านมา เนื่องจากมีการพัฒนาวัสดุไดอะแฟรม จึงถูกนำมาใช้ในอุตสาหกรรมปิโตรเคมี เซรามิก โลหะวิทยา และอุตสาหกรรมอื่นๆมีลักษณะเด่นคือไม่ต้องรดน้ำต้นไม้และมีความสามารถในการรองพื้นได้เองที่ 5 ประมาณเมตรอนุภาค โคลน ฯลฯ ที่มีเส้นผ่านศูนย์กลางน้อยกว่า 10 มม. สามารถผ่านได้โดยไม่ต้องใช้ความพยายามใดๆเนื่องจากไดอะแฟรมจะถูกคั่นด้วยตัวกลางลำเลียงและชิ้นส่วนกลไกการส่ง สื่อจะไม่รั่วไหลออกและตัวปั๊มเองก็ไม่มีซีลเพลา ทำให้อายุการใช้งานยาวนานขึ้นอย่างมากไม่จำเป็นต้องทดน้ำและเปลี่ยนเส้นทางน้ำ และความสามารถในการรองพื้นเองมากกว่า 7 เมตรประสิทธิภาพการส่งผ่านที่ดี อนุภาคและสารละลายที่มีเส้นผ่านศูนย์กลางน้อยกว่า 10 มม. สามารถผ่านได้โดยไม่ต้องใช้ความพยายามใดๆเนื่องจากไดอะแฟรมจะถูกคั่นด้วยตัวกลางลำเลียงและชิ้นส่วนกลไกการส่ง สื่อจะไม่รั่วไหลออกและตัวปั๊มเองก็ไม่มีซีลเพลา ทำให้อายุการใช้งานยาวนานขึ้นอย่างมากตามสื่อต่างๆ ไดอะแฟรมแบ่งออกเป็นยางคลอโรพรีน ยางฟลูออรีน ยางไนไตรล์ เทฟลอน PTFE ฯลฯ ซึ่งสามารถตอบสนองความต้องการของผู้ใช้ที่แตกต่างกันสื่อที่ไหลผ่านตัวปั๊มสามารถแบ่งออกเป็นเหล็กหล่อ สแตนเลส ฟลูออรีน พลาสติกวิศวกรรม โลหะผสมอลูมิเนียม PVDF และวัสดุอื่น ๆ ตามความต้องการของผู้ใช้มอเตอร์แบ่งออกเป็นสามประเภท: ชนิดธรรมดา ชนิดป้องกันการระเบิด และประเภทการแปลงความถี่
คุณสมบัติของปั๊มไดอะแฟรมไฟฟ้า DBY:
1: โครงสร้างที่กะทัดรัด ขนาดเล็ก น้ำหนักเบา ประกอบและถอดประกอบสะดวก
2: ประสิทธิภาพการส่งสูง
3: การทำงานที่ราบรื่นและเสียงรบกวนต่ำ
4: อายุการใช้งานยาวนาน
5: สื่อสามารถลำเลียงได้โดยไม่รั่วไหล
6: สามารถทนต่อการทำงานที่ไม่มีการโหลด
7: ไม่ต้องรดน้ำ สามารถ self-prime ได้
8: ประสิทธิภาพการส่งผ่านที่ดี สิ่งสกปรกขนาดใหญ่ โคลน ฯลฯ สามารถผ่านได้อย่างง่ายดาย
วัตถุประสงค์หลักของปั๊มไดอะแฟรมนิวเมติก DBY3
1. ของเหลวที่เป็นพิษสูง ไวไฟ และระเหยง่ายต่างๆ
2. กรดแก่ต่างๆ ด่างแก่ และของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง
3. สามารถขนส่งอุณหภูมิที่สูงขึ้นได้ 150 ℃
4. เป็นอุปกรณ์ส่งแรงดันด้านหน้าของเครื่องกดตัวกรองต่างๆ
5. การกู้คืนและการไหลเวียนของน้ำร้อน
6. เรือบรรทุกน้ำมัน คลังน้ำมัน การขนถ่ายผลิตภัณฑ์น้ำมัน
7. ปั้มกิมจิ แยม มันบด ช็อคโกแลต ฯลฯ
8. ปั๊มสี หมากฝรั่ง สารยึดเกาะ
9. สารละลายเคลือบพอร์ซเลนทุกชนิด ปูนซีเมนต์ ปูน มอร์ตาร์ และโคลน
10. น้ำยางชนิดต่างๆ ตัวทำละลายอินทรีย์ และสารตัวเติม
11. ใช้ปั๊มล้างถังและเรือบรรทุกเพื่อดูดซับสิ่งปฏิกูลและน้ำมันที่เหลืออยู่ในถัง
12. ฮ็อพและผงฟู น้ำเชื่อม กากน้ำตาล
13. สูบน้ำเสียและตะกอนในเหมือง อุโมงค์ อุโมงค์ และท่อน้ำทิ้ง
14. ดูดและจัดส่งสื่อพิเศษต่างๆ
คำแนะนำในการสั่งซื้อปั๊มไดอะแฟรมไฟฟ้า DBY:
วัสดุของปลอกปั๊ม/ชิ้นส่วนไหลมีดังนี้:
เหล็กหล่อ, อะลูมินัมอัลลอย, สแตนเลส, พลาสติกวิศวกรรม, ฟลูออรีนซับใน, PVDF
เหล็กหล่อ ปั๊มอลูมิเนียมอัลลอยด์ เดิมติดตั้งไดอะแฟรม บอลและบอลซีทเป็นยางไนไตรล์
ไดอะแฟรม ไดอะแฟรม บอล และเบาะรองนั่งทำจากสเตนเลสสตีลดั้งเดิมเป็นนีโอพรีน
ไดอะแฟรม บอลและบอลซีทของปั๊มที่บุด้วยฟลูออรีนเป็นเตตระฟลูออโรเอทิลีน
ปั๊มไดอะแฟรมใช้วัสดุไดอะแฟรมตามสื่อของเหลวต่างๆ: ไนไตรล์ไนไตรล์ นีโอพรีน ยางฟลูออรีน PTFE F46
ซีลที่นั่ง: แบ่งออกเป็นไนไตรล์ไนไตรล์, นีโอพรีน, ยางฟลูออรีน, PTFE
ลูกซีล: แบ่งเป็นไนไตรล์ นีโอพรีน PTFE สแตนเลส เซรามิก
ข้อดี: เพื่อตอบสนองความต้องการของผู้ใช้ที่แตกต่างกันมันถูกติดตั้งในโอกาสพิเศษต่าง ๆ และใช้ในการปั๊มสื่อที่ปั๊มธรรมดาไม่สามารถสูบได้ และได้ผลลัพธ์ที่น่าพอใจ
การเตรียมการติดตั้งปั๊มไดอะแฟรมไฟฟ้า DBY3
1. เมื่อทำการติดตั้ง โปรดเปิดหน้าต่างตรวจสอบเหนือปั๊มเพื่อยืนยันว่ามีน้ำมันหล่อลื่นอยู่ในโครงสร้างภายใน
2. ตรวจสอบว่าการเชื่อมต่อสกรูระหว่างหน้าแปลนมอเตอร์กับตัวปั๊ม และการเชื่อมต่อสกรูของชิ้นส่วนการติดตั้งอื่นๆ หลวมหรือไม่
3. อนุญาตให้ติดตั้งวาล์วที่ทางเข้าและทางออกของปั๊ม แต่เมื่อติดตั้งวาล์วที่ช่องระบาย จะต้องติดตั้งวาล์วนิรภัยที่ด้านหน้าของวาล์ว
DBY3 Series พารามิเตอร์ประสิทธิภาพปั๊มไดอะแฟรม
|
แบบอย่าง
|
เส้นผ่านศูนย์กลางขาเข้าและทางออก
|
การไหล (ลบ.ม. / ชม.)
|
ศีรษะ(NS)
|
แรงดันขาออกMpa
|
ดูด (M)
|
กำลังมอเตอร์ kw
|
เส้นผ่านศูนย์กลางของอนุภาคที่ผ่านได้ (มม.)
|
|
(ลบ.ม./ชม.)
|
ลิตร/นาที
|
|
แรงดันต่ำ
|
DBY3-10
|
10
|
0.768
|
12.8
|
40
|
0.4
|
3
|
0.55
|
0.5
|
|
DBY3-15
|
15
|
0.768
|
12.8
|
40
|
0.4
|
3
|
0.55
|
0.5
|
|
DBY-20
|
20
|
1.56
|
26
|
40
|
0.4
|
4
|
0.55
|
2.5
|
|
DBY-25
|
25
|
1.56
|
26
|
40
|
0.4
|
4
|
0.55
|
2.5
|
|
DBY3-25A
|
25
|
3.3
|
55
|
40
|
0.4
|
4
|
1.5
|
3.5
|
|
DBY3-32
|
32
|
3.3
|
55
|
40
|
0.4
|
4
|
1.5
|
3.5
|
|
DBY3-40
|
40
|
3.3
|
55
|
40
|
0.4
|
4
|
1.5
|
3.5
|
|
DBY3-50
|
50
|
9.72
|
162
|
40
|
0.4
|
5
|
2.2
|
6
|
|
DBY3-65
|
65
|
9.72
|
162
|
40
|
0.4
|
5
|
2.2
|
6
|
|
DBY3-80
|
80
|
14.4
|
240
|
40
|
0.4
|
5
|
3
|
8
|
|
DBY3-100
|
100
|
14.4
|
240
|
40
|
0.4
|
5
|
3
|
8
|
|
DBY3-125
|
125
|
27
|
450
|
40
|
0.4
|
5
|
5.5
|
8
|
|
ความดันสูง
|
DBY3S-10
|
10
|
0.768
|
12.8
|
70
|
0.7
|
3
|
0.75
|
0.5
|
|
DBY3S-15
|
15
|
0.768
|
12.8
|
70
|
0.7
|
3
|
0.75
|
0.5
|
|
DBY-20
|
20
|
1.56
|
26
|
70
|
0.7
|
4
|
0.75
|
2.5
|
|
DBY-25
|
25
|
1.56
|
26
|
70
|
0.7
|
4
|
0.75
|
2.5
|
|
DBY3S-25A
|
25
|
3.3
|
55
|
70
|
0.7
|
4
|
2.2
|
3.5
|
|
DBY3S-32
|
32
|
3.3
|
55
|
70
|
0.7
|
4
|
2.2
|
3.5
|
|
DBY3S-40
|
40
|
3.3
|
55
|
70
|
0.7
|
4
|
2.2
|
3.5
|
|
DBY3S-50
|
50
|
9.72
|
162
|
70
|
0.7
|
5
|
3
|
6
|
|
DBY3S-65
|
65
|
9.72
|
162
|
70
|
0.7
|
5
|
3
|
6
|
|
DBY3S-80
|
80
|
14.4
|
240
|
70
|
0.7
|
5
|
4
|
8
|
|
DBY3S-100
|
100
|
14.4
|
240
|
70
|
0.7
|
5
|
4
|
8
|
|
DBY3S-125
|
125
|
27
|
450
|
70
|
0.7
|
5
|
7.5
|
8
|
