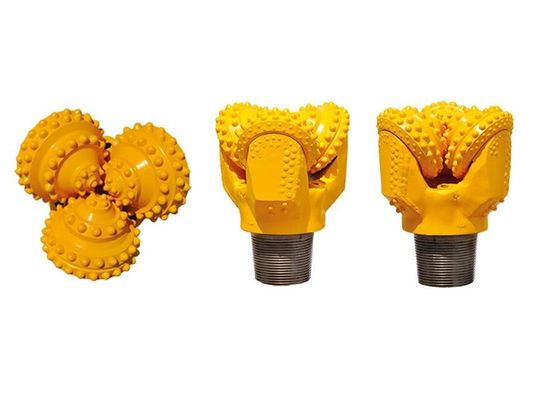

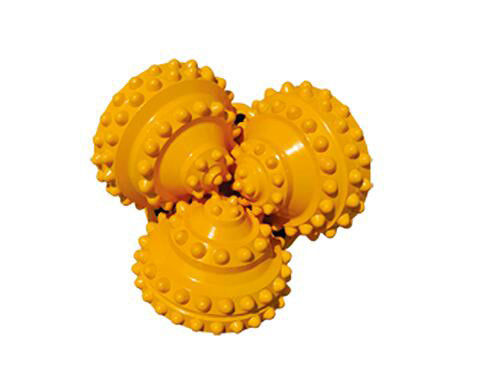

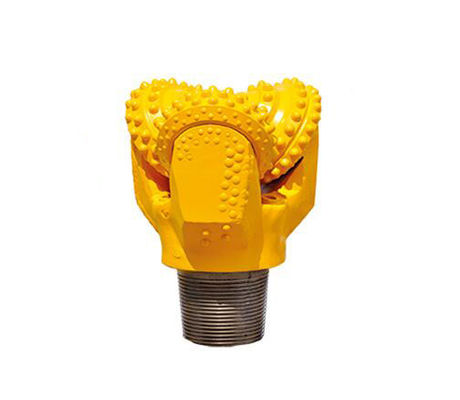

ปุ่มแทง TriCone Roller Bits IADC 745 Water Well Drilling Bits Types

ดอกสว่าน Tricone คืออะไร?

Tricone Drill Bitis เป็นทางออกที่ดีสำหรับการก่อหินที่อ่อนนุ่ม ปานกลาง หรือแข็ง โดยจะเชื่อมต่อกับก้านดอกสว่านและหมุนไปพร้อมกับมัน และขับกรวยเพื่อกดลงบนก้อนหินกรวยแต่ละอันหมุนรอบแกนของขาและโคนสามอันหมุนรอบศูนย์กลางบิตพร้อมกันเม็ดมีดทังสเตนคาร์ไบด์บนเปลือกรูปกรวยทำให้เกิดการแตกร้าวภายใต้น้ำหนักของบิตและแรงกระแทกของการหมุนของกรวย เศษจะถูกระบายออกสู่รูโดยอากาศอัดTricone bits มีหลายแบบและสามารถจัดการกับหินได้หลากหลายรูปแบบสิ่งสำคัญคือต้องทราบประเภทของการก่อตัวที่คุณกำลังเจาะเมื่อเลือกดอกสว่าน

แอปพลิเคชัน:

การก่อตัวปานกลางถึงยากปานกลาง

สำหรับการใช้งานในรูปแบบรวมการขัดปานกลางที่มีกำลังรับแรงอัดตั้งแต่ 140 – 485 Mpa เช่น หินปูนแข็ง ควอตซ์ไซต์ แกรโนไดออไรต์ และหินแปรระดับปานกลาง

โครงสร้างการตัด: บิตเหล่านี้มีลักษณะเฉพาะด้วยเม็ดมีดทรงกรวยที่มีระยะห่างปานกลางและมีการฉายภาพปานกลางการกำหนดค่านี้ส่งเสริมอัตราการเจาะที่ดีในรูปแบบแข็งปานกลางและมีฤทธิ์กัดกร่อนปานกลางเม็ดมีดคาร์ไบด์ที่มีขนาดเล็กกว่ามีไว้บนเกจและแถวด้านในหรือโลหะแข็งจะสะสมอยู่ที่บริเวณปลายจมูกเพื่อให้มีการกัดเซาะของเปลือกหุ้มและปรับปรุงประสิทธิภาพการทำงาน

Weight on Bit (WOB):2,500 – 7,000 lbs/in ของเส้นผ่านศูนย์กลางบิต
กำลังอัด:20,000 – 70,000 psi
ความเร็วในการเจาะ:60 – 100 rpm
Jet Circulation:ทุกขนาด

โครงสร้างการตัด
เม็ดมีดรูปไข่บนเกจ รูปทรงกระสุนที่แถวในและแถวจมูก
ออกแบบมาสำหรับการก่อตัวที่แข็งและกึ่งขัดที่มีกำลังอัดสูง เช่น หินดินดาน หินทราย หินปูน โดโลไมต์ เชิร์ต และแร่ทองแดง
ใบสมัคร:46,000-56,000Psi (317-386MPa)

หางเสื้อ
โลหะหนักบนตัวดึง คาร์ไบด์ที่ทนต่อการสึกหรอบนปากหางเสื้อและตัวดึง

คุณสมบัติของผลิตภัณฑ์
รหัส IADC: 745 /742
ประเภทแบริ่ง:ลูกกลิ้ง-ลูก-ลูกกลิ้ง-แรงขับปุ่ม/แบริ่งที่ปิดสนิท(แบริ่งเปิด)แบริ่ง/แบริ่งเปิด
ประเภทการไหลเวียน:เจ็ทแอร์
แถวใน: รูปทรงกระสุน
เกจและแถวจมูก: เม็ดมีดรูปไข่
การป้องกันมุมเอียงเกจ: กลม
การเชื่อมต่อพิน:6 5/8″ API
เส้นผ่านศูนย์กลางบิตเมตริก:279 mm
น้ำหนักผลิตภัณฑ์:74 กก.

ข้อเสนอแนะการดำเนินงาน
น้ำหนักต่อบิต: 43,000-66,000 ปอนด์
ความเร็วรอบ: 60-90RPM
แรงดันลมกลับ: 0.2-0.4Mpa
